6. Mostradores nativos

Mostrador é cada elemento do painel de instrumentos. Este capítulo descreve os 14 mostradores nativos que mostram dados da VCU: 13 na categoria Medidores da janela Adicionar gauge e 1, o Seletor de tempo, em Indicadores. O Seletor de tempo é o único que também escreve. Imagens, ponteiros PNG e SVG, GIF, formas, botões e câmeras estão nos capítulos 7 e 8; o dado e as unidades, no 9.

#6.1 Propriedades comuns a todos os mostradores

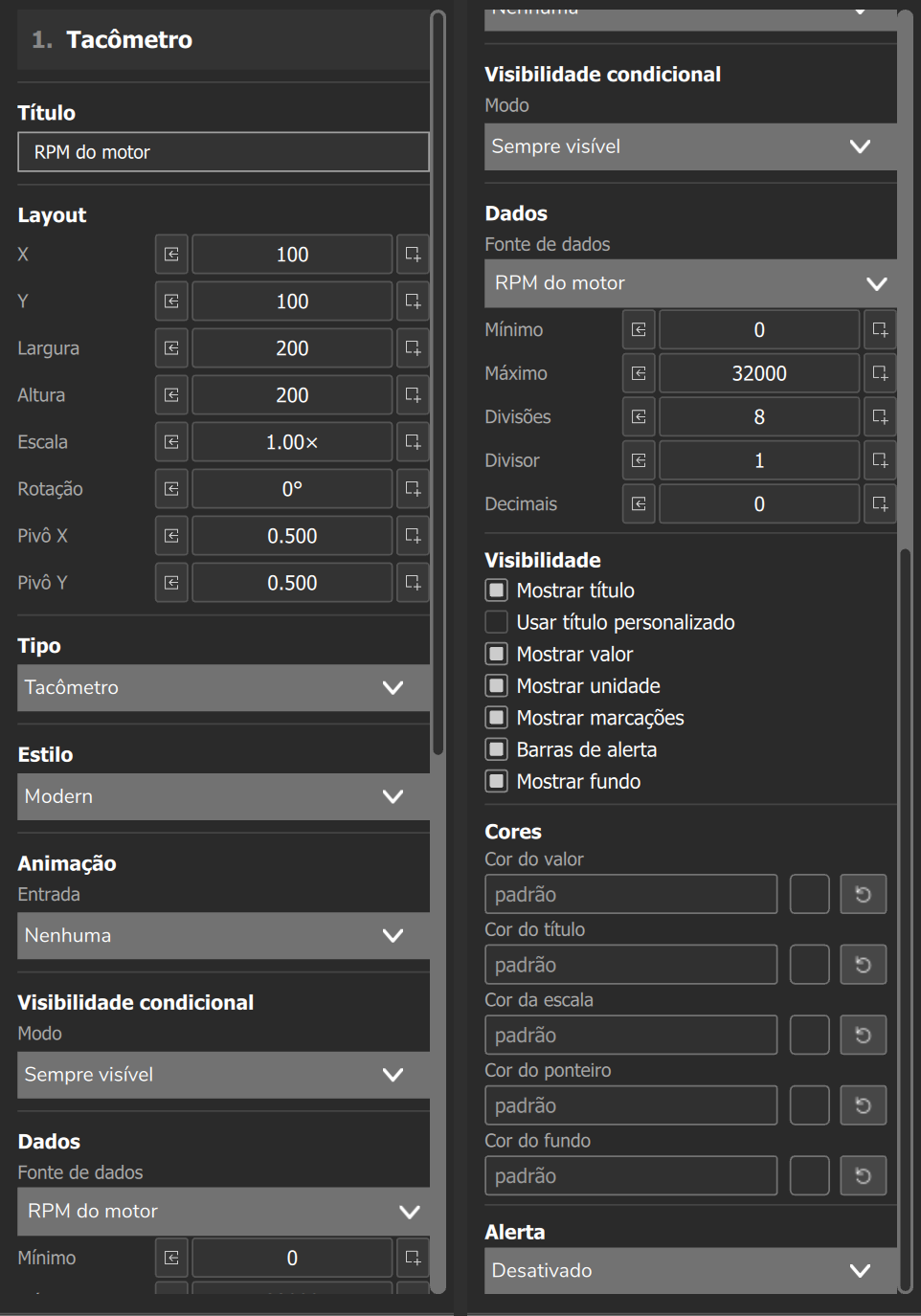

Ao selecionar um mostrador, o painel de propriedades mostra estas seções, nesta ordem: Título, Layout, Tipo (só quando a categoria tem mais de um tipo), Estilo (só quando o tipo tem mais de um estilo, 6.2), Animação, Visibilidade condicional (7.5) e Dados (6.3 a 6.5), onde ficam os campos próprios de cada tipo. No editor do tablet não existe a Visibilidade condicional: a exibição do tablet aplica a condição feita no PC (seção 7.5).

#Título

A seção Título tem o campo Título personalizado. Na seção Visibilidade do bloco Dados, cada tipo tem Mostrar título e quase todos têm Usar título personalizado (o Shift, o G-Force e o Seletor de tempo não têm). Com Usar título personalizado ligada, vale o texto do campo, que não é traduzido. Com ela desligada, vale o nome da medida, no idioma do aparelho; se a medida não tem nome, vale o texto do campo. Nem todo estilo desenha o título (6.6).

#Layout

Na FT700, na FT700 Plus e no celular, com a camada travada, os campos de Layout ficam desabilitados (seção 4.4). No PC e no tablet continuam editáveis. Um mostrador novo nasce com metade da largura e da altura padrão do tipo e Escala 1; o tamanho de cada tipo está em 6.5.

#Tipo

A seção Tipo troca o mostrador por outro da mesma categoria, mantendo posição, dado, Mínimo, Máximo, casas decimais e cores. Um Gauge circular vira Tacômetro, Velocímetro ou barra, mas não Seletor de tempo (outra categoria). O tamanho passa a ser a proporção de projeto do tipo novo, encaixada na caixa antiga, e a Escala volta a 1.

A troca guarda a posição do estilo na lista, não o nome. Como o Tacômetro não tem Classic, Gauge circular em Neon vira Tacômetro em Cyberpunk, e em Cyberpunk vira Tacômetro em Modern; Tacômetro em Neon vira Gauge circular em Classic. Depois de trocar o tipo, confira o Estilo.

#Animação

A animação de entrada roda uma vez, quando o mostrador termina de carregar na exibição do painel.

duração, delay e easing aparecem quando a opção não é Nenhuma; deslocamento, só nas animações que deslizam. As opções, além de Nenhuma: Fade In, Zoom In, Fade + Zoom, Pop, Flip Horizontal, Flip Vertical, Rotate In, Wipe Esquerda, Wipe Cima, Slide Esquerda, Slide Direita, Slide Cima, Slide Baixo, Fade + Slide Esq., Fade + Slide Dir., Fade + Slide Cima, Fade + Slide Baixo e Slide + Zoom. Nos nomes de deslize, Slide Baixo entra vindo de baixo. Na versão 3.00.54, a opção Linear do easing cai na curva OutCubic.

#6.2 Os estilos: Modern, Classic, Neon e Cyberpunk

Cada tipo tem até 4 estilos. O estilo muda o desenho inteiro do mostrador (imagens, fontes e efeitos) e também quais campos de configuração ele respeita; o painel de propriedades não avisa quando o estilo ignora um campo (a lista está em 6.6). O Tacômetro é o único com 3 estilos: não tem Classic. O padrão de um mostrador novo é Modern. A lista Estilo mostra os nomes em inglês, mesmo com o software em português; em qualquer aparelho você troca o estilo ali.

• Modern: desenho vetorial; respeita quase todos os campos; é o único que desenha o degradê (6.3, fora a Faixa ideal no Neon) e o marcador de pico do Gauge circular.
• Classic: pele retro em imagem; só ponteiro ou barra, quase sem números; Gauge circular, barras e Velocímetro não mostram o número do valor.
• Neon: imagens com brilho azul.
• Cyberpunk: escala em seções segmentadas.

#6.3 Cores e degradê

Cada campo de cor abre o seletor Cor / Gradiente: Padrão (cor do tema), Sólido (uma cor) ou Gradiente de 1 a 4 cores, do tipo Linear (campo Ângulo de 0 a 359°; 0° vai da esquerda para a direita), Radial ou Eixo (acompanha o valor ao longo do arco ou da barra; em texto e formas vira horizontal). + Cor acrescenta uma cor e fica desabilitado com 4. Alpha e HEX são a transparência e o código da cor.

O degradê só é desenhado no estilo Modern, e só em alguns campos de cada mostrador (tabela abaixo). No Neon, só na Faixa ideal. Nos demais estilos e campos vale apenas a primeira cor do degradê. O painel de propriedades não avisa.

Campos com degradê no Modern (os demais campos e mostradores usam só a 1ª cor):

No Modern, com o alerta ativo, o vermelho do alerta substitui a cor e o degradê escolhidos nos textos e nas bordas do Gauge digital, do Digital horizontal, do Gauge circular, das barras e da Barra RPM.

#6.4 Escala: divisões, divisor e casas decimais

Ao escolher a Fonte de dados pela primeira vez, o software grava Mínimo, Máximo e Decimais com os valores padrão da medida, convertidos para a unidade do mapa. Ao trocar o dado, ele pergunta Recarregar dados?: Sim regrava os três campos e Não mantém os atuais. Ele não mexe nos limites de Alerta, em Divisões nem em Divisor (seção 9.1). Ajuste Máximo e Decimais à mão.

Receita para um Tacômetro de 0 a 8000 RPM: Mínimo 0, Máximo 8000, Divisões 8 e Divisor 1000. A escala mostra de 0 a 8, uma divisão a cada 1000 RPM.

Nem todo mostrador usa Divisões e Divisor: cada ficha (6.5) diz se usa. Nas escalas circulares, se os números se tocam, reduza as Divisões. O painel aceita de -99999 a 99999 nesses campos, exceto no Gauge eletrificação. Não use 0 nem valor negativo nesses campos.

#6.5 Fichas dos mostradores

Cada ficha traz o tamanho ao adicionar, os campos que mudam o resultado (padrão e faixa), a regra de funcionamento, o que muda por estilo e a armadilha principal. Os campos comuns (6.1) não se repetem. Padrões são os de um mostrador novo; tamanhos, em px do desenho do painel; cores em código (#RRGGBB) são as do Modern com o campo em Padrão. A categoria é Medidores, exceto no Seletor de tempo.

Os tipos com escala têm, em Dados, Fonte de dados (seção 9.1), Mínimo, Máximo, Decimais, Divisões e Divisor (6.4). O alerta (lista Alerta e limites Alerta baixo e Alerta alto, na unidade do mapa, que só aparecem com modo diferente de Desativado) está na seção 9.4, com a regra de cada modo e o que cada mostrador e estilo desenha.

A seção Visibilidade de cada tipo reúne caixas do desenho; não é a Visibilidade condicional (7.5). As caixas-base são Mostrar título, Usar título personalizado, Mostrar valor, Mostrar unidade e Mostrar fundo. As outras são Mostrar marcações, Barras de alerta (zona de alerta na escala), Mostrar arco (só no Gauge circular), Mostrar borda (só nos digitais) e Mostrar escala (só na Barra RPM). Cada ficha diz só o que difere das caixas-base.

Sem Fonte de dados, o número é "---" (0 no Tacômetro, na Barra RPM e no Velocímetro Modern e Neon). Com a fonte escolhida e sem valor recebido, é 0 em quase todas as medidas (na sonda lambda, que mede a mistura de ar e combustível, 1); o Gauge digital fica em "---". O editor não tem simulador: confira cada medida com a VCU conectada. O que o mostrador mostra sem dado ou depois de uma queda de conexão está na seção 9.6; o ritmo de atualização, na 9.5.

#Tacômetro

Conta-giros circular de 270°, com escala numerada, ponteiro e arco de valor. É o único sem o estilo Classic.

A zona de alerta do Modern é uma marcação fixa, como a faixa vermelha de um conta-giros. Para um aviso que reage à rotação, use a Barra RPM com o modo Acima ou o Shift. O ponteiro varre de -135° a +135°. No Modern, a escala tem Divisões + 1 rótulos e 7 marcas menores entre cada par de marcas principais. O software preenche o Título personalizado vazio com o nome da medida, mas o texto só aparece no display com Usar título personalizado ligada.

Estilos: o Neon mostra a marcha atual em fonte grande (T, P, R, N, de 1 a 16, ou U), com a anterior e a próxima ao lado; Mostrar valor liga esse dígito. Modern e Cyberpunk não mostram a marcha. O Cyberpunk lê só título, valor, unidade, cor do valor, do título e da escala, Divisões, Divisor e Decimais.

#Velocímetro

Medidor circular de velocidade, com ponteiro, escala e valor central. Só aceita medidas de velocidade, como Velocidade e GPS Velocidade.

No Modern, a geometria é a do Tacômetro (270°), com 3 marcas menores entre cada par de marcas. A unidade está ligada a Mostrar valor: com ela desligada, o mostrador vira um anel sem número e sem unidade.

Estilos: Modern e Neon não desenham título; só o Cyberpunk tem título (no Classic, ele aparece conforme Mostrar valor). O Classic usa uma pele larga, de proporção cerca de 3,8 para 1, sem o número do valor.

Depois de trocar o estilo para Classic, a proporção de projeto passa a ser larga: ajuste Largura e Altura.

#Gauge circular

Medidor circular para qualquer medida, com arco de valor, número no centro, unidade, título e marca de pico.

No Modern, o valor é um arco de cerca de 290°, aberto embaixo, com 4 divisões fixas, 1 marca menor e sem números na escala. A marca de pico é um arco fino externo no maior valor visto desde que a tela carregou; não há como zerá-la.

Estilos: o Classic não mostra o valor; no lugar da unidade mostra o texto "x" seguido do Divisor, quando ele é maior que 1 (controlado por Mostrar unidade).

#Faixa ideal circular

Anel de 5 segmentos iguais entre o Mínimo e o Máximo. O segmento onde está o valor acende.

O segmento central, de 40% a 60% da escala, é o ideal e acende na cor Dentro da faixa; os outros 4 acendem na cor Fora da faixa. A faixa ideal não tem campo próprio: ajuste o Mínimo e o Máximo para colocá-la onde você quer. Exemplo: para um ideal de 85 a 95 °C, use Mínimo 65 e Máximo 115 (segmentos de 10 °C; o central vai de 85 a 95).

Estilos: só o Modern lê as três cores. No Cyberpunk, o ícone de alerta acende quando o valor está fora do segmento central, sem ler o campo Alerta.

#Faixa ideal

Versão horizontal da Faixa ideal circular: barra de 5 segmentos com o valor e a unidade ao lado. O terceiro segmento é o ideal.

O segmento ativo é aquele em que o valor está: acima do Máximo acende o último, abaixo do Mínimo acende o primeiro. A faixa ideal é sempre o terceiro de 5 segmentos.

Estilos: o Modern não lê o alerta; o Neon e o Cyberpunk o usam como sobreposição e mantêm os 5 segmentos.

#Barra horizontal

Barra horizontal de progresso com título, valor, unidade, escala de 5 marcas (0, 25, 50, 75 e 100% do percurso) e zonas de alerta.

No Modern, as marcas, a escala e as barras de alerta estão sempre ligadas, e o painel de propriedades não tem caixa para desligá-las. No Cyberpunk, a barra tem 5 seções fixas.

Estilos: o Classic desenha uma agulha, os rótulos Mínimo, meio e Máximo e o título; não tem alerta, número do valor, unidade nem cor de barra.

#Barra vertical

Barra vertical com marcas, título, valor e unidade.

No Modern, a barra é segmentada em uma seção só, com marcas e zonas de alerta, sem ícone de alerta. O Classic mostra só Mínimo, meio e Máximo, sem o número do valor e sem alerta.

#Barra RPM

Barra horizontal larga para RPM, com escala numerada em cima, valor e unidade. O alerta pinta a barra de vermelho.

O alerta atua com o valor maior ou igual ao Alerta alto; o Alerta baixo não é lido. Só o Neon usa Decimais: nos outros estilos o número sai sem casas decimais.

#Gauge digital

Caixa com título, valor e unidade.

Com Tamanho dinâmico ligado, o software escolhe o tamanho das fontes. Ao desligar a opção, ele copia o tamanho calculado para Fonte título e Fonte valor, e você passa a editá-los.

Estilos: o Neon não tem alerta.

#Digital horizontal

Mesmo conceito do Gauge digital, em formato largo: título à esquerda, valor e unidade à direita.

#Shift

Luz de troca de marcha: mostra a marcha atual em um dígito grande e, quando o RPM chega ao ponto de troca, acende a caixa inteira e troca o dígito pela palavra SHIFT. Não tem escolha de dado: usa o RPM e a marcha atual.

A luz acende quando o RPM é maior ou igual ao Alerta alto, em todos os estilos e em qualquer modo, inclusive Desativado: a lista de modos só mostra ou esconde o campo.

Mostrar título controla também o dígito da marcha (T, P, R, N, de 1 a 16, ou U), a palavra SHIFT e a legenda "gear" (texto fixo em inglês; no Cyberpunk, "GEAR"). Com ela desligada, sobra só a caixa colorida.

#Gauge eletrificação

Medidor de potência nos dois sentidos, como kW: tração (positivo) à direita do zero e regeneração (negativo) à esquerda.

O Mínimo negativo define a escala de regeneração, de Mínimo até 0. O Máximo define a escala de tração, de 0 até Máximo. O ponteiro para no Mínimo e no Máximo.

Em Fonte de dados, escolha uma medida de potência, como kW, e ponha no Mínimo a potência máxima de regeneração, com sinal negativo, e no Máximo a de tração. Estar na lista não garante que a VCU meça essa potência no seu carro (seção 9.1).

#G-Force

Bolinha que se move dentro de um círculo com cruz, a partir de duas medidas, Fonte de dados (Lateral) e Fonte de dados (Longitudinal): normalmente aceleração lateral e longitudinal.

O desenho usa a Fonte de dados (Longitudinal) no eixo horizontal, com os limites de Eixo X (horizontal), e a Fonte de dados (Lateral) no eixo vertical, com os limites de Eixo Y (vertical); o painel de propriedades rotula os eixos sem dizer a qual fonte cada um pertence. A bolinha não é limitada aos limites dos eixos: ajuste Mínimo e Máximo dos dois eixos para cobrir o que o carro faz.

Ao escolher o dado pela primeira vez, o software grava Mínimo e Máximo do Eixo X (horizontal) com o intervalo da Fonte de dados (Lateral), e os limites do Eixo Y (vertical) nunca recebem padrão. Depois de escolher as duas fontes, confira e ajuste os limites dos dois eixos.

Mostrar valor liga e desliga os quatro números do contorno (os limites dos eixos, como digitados); só o Cyberpunk imprime também o valor da fonte lateral. O sentido da bolinha depende da medida e do sinal que a VCU envia: confira com o carro em movimento, em ambiente seguro, com outra pessoa lendo o painel.

#Seletor de tempo

Cartelas de dígitos para o bracket (prova de arrancada em que cada piloto declara o tempo que vai fazer): editam no display os tempos do bracket e os enviam à VCU. Toque na metade de cima de uma cartela para aumentar o dígito e na de baixo para diminuir. É o único mostrador nativo que escreve.

Bracket: Seu tempo e Bracket: Tempo do oponente vão de 0 a 30 s, com 2 casas, e desenham 4 cartelas (XX.XX). Bracket: Atraso 1 vai de 0 a 10 s, com 3 casas, e desenha 4 cartelas (X.XXX). Nos campos do mapa, as mesmas medidas se chamam Seu tempo, Tempo do oponente e Atraso de largada 1.

O mostrador lê e escreve direto no mapa aberto, e cada toque reenvia os três valores à VCU, que passam a valer na hora. O toque não marca o mapa como alterado nem agenda gravação. Depois de ajustar os tempos, reconecte a VCU e confira se eles continuam como você deixou; grave o mapa na VCU como de costume. No Classic, a proporção de projeto é 330 x 151, contra 293 x 150 nos outros estilos.

#6.6 Quadro-resumo: o que cada estilo respeita

Este quadro vem da leitura do desenho de cada estilo no software 3.00.54 e não substitui o teste no aparelho. O alerta está na seção 9.4, fora das listas. Mostrador ausente da lista: o estilo respeita todos os campos. O Shift respeita todos, menos o modo de alerta; o Gauge eletrificação, todos menos os de alerta; o Seletor de tempo, todos.

Campos que Modern e Classic ignoram:

Campos que Neon e Cyberpunk ignoram:

Em todos os estilos, o G-Force ignora Decimais. Na Faixa ideal circular, Classic, Neon e Cyberpunk ignoram Fundo, Dentro da faixa e Fora da faixa. Nos dois digitais, Classic, Neon e Cyberpunk ignoram Tamanho dinâmico, Fonte título e Fonte valor; no Gauge digital, ignoram também Cor do fundo, Cor da borda, Mostrar fundo e Mostrar borda; o Classic ignora ainda Unidade nos dois.
