1. O que é o painel de instrumentos e onde ele aparece

O painel de instrumentos é o conjunto de telas que mostra os dados do carro, com mostradores, botões e fundos. Os dados vêm da VCU, a unidade de controle FuelTech instalada no carro (FT700, FT700 Plus ou FT470), que guarda o mapa e envia as medidas ao painel. Na FT700 e na FT700 Plus o painel aparece no display da própria unidade; no PC, no celular e no tablet, no FuelTech Vision. Algumas telas escrevem ECU no lugar de VCU (Modelo da ECU, Botão ECU): é o mesmo aparelho.

Com este guia você monta:

• O mesmo painel no PC, no celular, no tablet, na FT700 de 7" e na FT700 Plus de 12,3", montado em cada alvo (seções 1.2 e 11.5).
• Mostradores nativos em até 4 estilos (Modern, Classic, Neon e Cyberpunk), entre 32 tipos, com cerca de 1180 medidas para escolher (capítulos 6 e 9).
• Fundo em imagem ou animado, com 14 efeitos, e fundo noturno (capítulo 5).
• Ponteiros e luzes de advertência desenhados por você e barra de RPM por GIF (capítulos 7 e 10).
• Botões na tela que comandam funções da VCU (capítulo 8).
• O painel de um carro clássico refeito passo a passo, pelo método do vídeo "Do Calibra ao Corvette" (capítulo 10, galeria na seção 10.9).
• Um vídeo MP4 com os mostradores sobre as imagens da sua câmera, a partir de um log (seção 12.3).
• Painéis prontos que se exportam e se compartilham em arquivo .ftds (capítulo 13).

Este guia descreve o FuelTech Vision 3.00.54 com o firmware da VCU 00.03.00.54 (o programa interno da unidade). Os nomes de tela aparecem em negrito, como no aplicativo em português. Para só importar um painel pronto, leia os capítulos 2, 3 e 13 e a seção 8.1. Antes de gravar num carro, passe pela lista da seção 3.3.

Veículo elétrico: o editor, as luzes de advertência e a gravação são os mesmos dos capítulos 4, 7 e 13. O mostrador de potência com regeneração é o Gauge eletrificação (seção 6.5), e o Botão ECU tem o comando de carga do EV (seção 8.1).

#1.1 O painel mora dentro do mapa

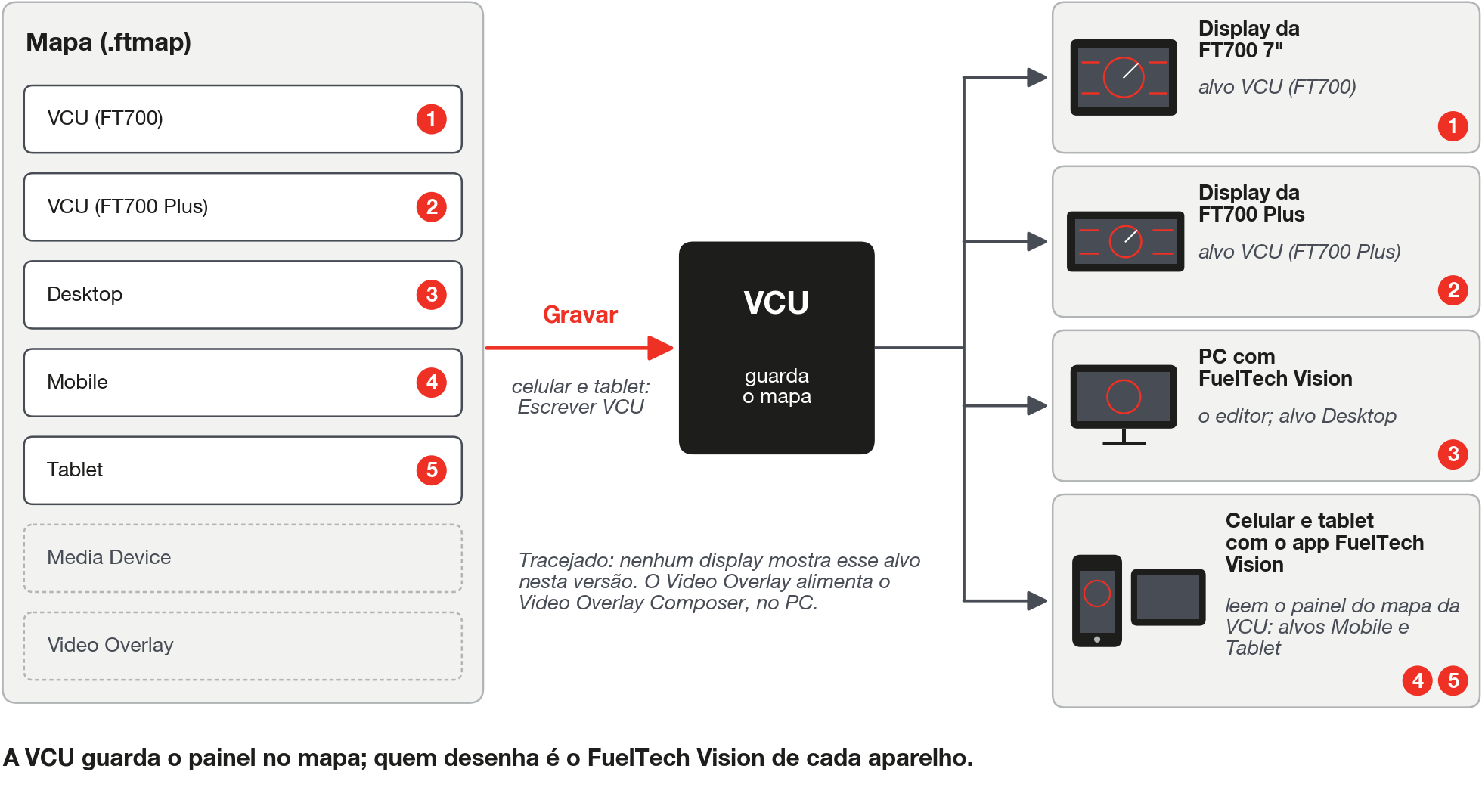

O mapa (arquivo .ftmap) é a configuração completa da VCU: tabelas, funções e o painel. É o que você grava na unidade. O painel ocupa sete blocos do mapa, um por alvo, cada um com até 4 telas. Alvo é o aparelho para o qual você desenha o painel (seção 1.2). A VCU só guarda o mapa: quem desenha o painel é o FuelTech Vision, o programa que roda no PC, no celular, no tablet e dentro da FT700 e da FT700 Plus.

Consequências para o seu trabalho:

1. Gravar o mapa na FT700 ou na FT700 Plus leva o painel junto, com as imagens (fundo, Ponteiro PNG, GIF e Imagem), que ficam dentro do mapa: mais imagens, mapa maior.
2. Um painel desenhado para um alvo só aparece nos aparelhos que exibem aquele alvo (seção 1.3).
3. Salvar no editor e gravar na VCU são ações diferentes (seções 3.1 e 4.8).

O que o mostrador mostra antes da primeira conexão e depois de uma queda de conexão está na seção 9.6.

#1.2 Os alvos e seus tamanhos

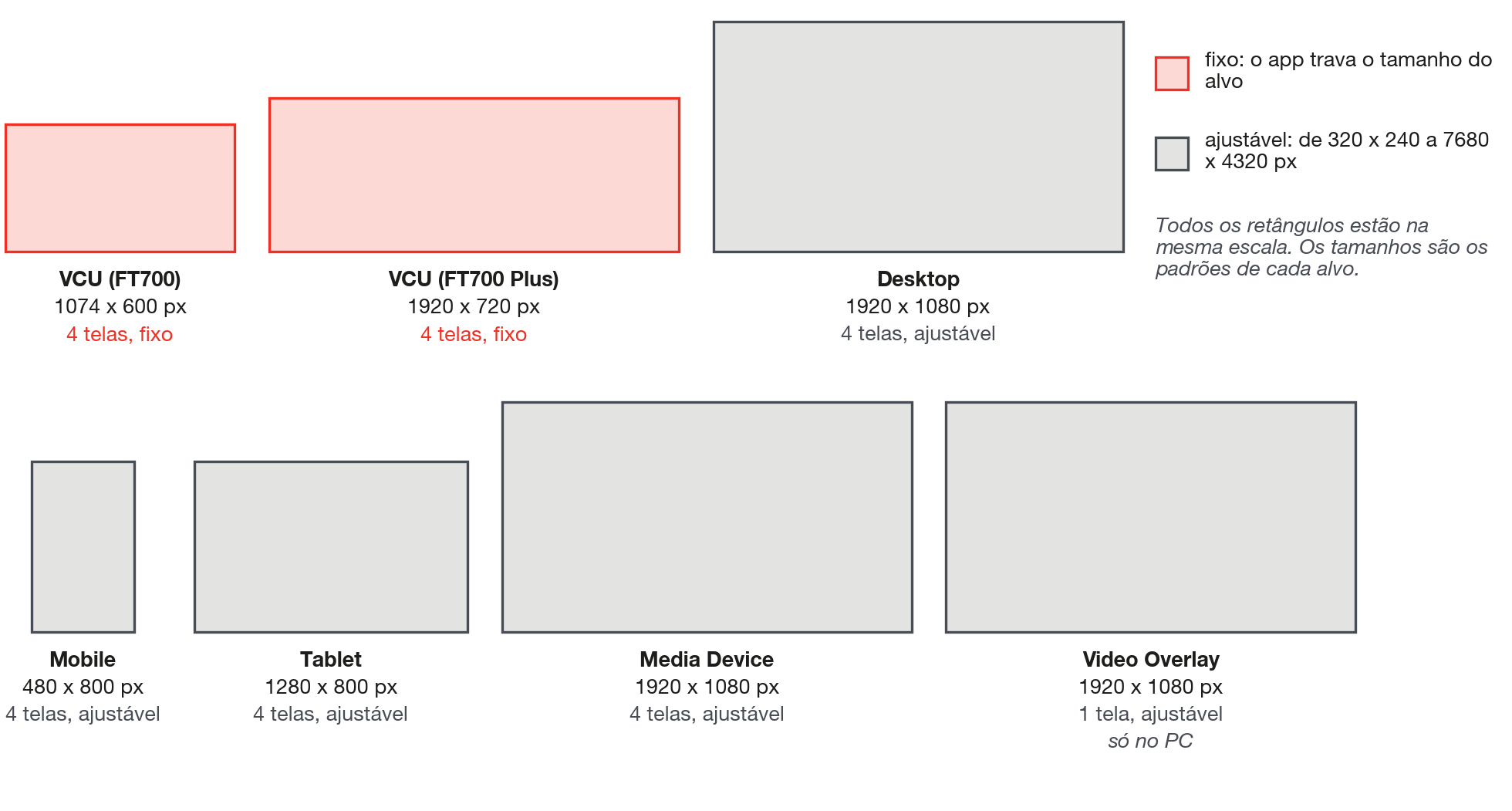

A lista Dispositivo tem sete alvos no PC e seis no celular e no tablet, que não têm o Video Overlay (1 tela, só no PC, no Video Overlay Composer). Os demais têm até 4 telas. Seis alvos aparecem em algum aparelho nesta versão. O Media Device fica reservado: nenhuma tela do FuelTech Vision 3.00.54 o exibe, então não monte painel nele.

Nos alvos de tamanho fixo, o aplicativo volta ao tamanho do alvo mesmo que o mapa traga outro valor. Nos de tamanho livre, Largura (320 a 7680 px) e Altura (240 a 4320 px) ficam na aba Dispositivo; enquanto o valor for 0, vale o padrão da tabela.

#1.3 Qual alvo cada aparelho mostra

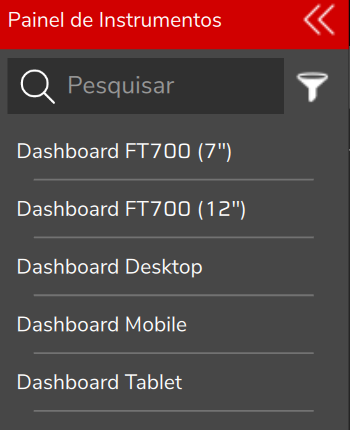

O alvo VCU (FT700) só aparece na própria FT700 e no PC (no menu e no Video Overlay Composer): o celular e o tablet mostram Mobile e Tablet mesmo conectados a uma FT700. Uma central multimídia Android que se declara automotiva abre como tablet e mostra o alvo Tablet. No PC, no celular e no tablet também dá para abrir um painel local (.ftds, o arquivo de painel fora do mapa, seção 13.6).

#FT470, que não tem display

A FT470 não tem display: o painel aparece no PC, no celular e no tablet, a partir do mapa lido da FT470. Edite Tablet, Mobile ou Desktop, conforme o aparelho onde o painel vai aparecer (seção 11.6): o editor do PC abre em Media Device, que nenhum aparelho exibe. As imagens vão junto com o mapa se Enviar imagens do painel junto com o mapa (em Preferências, aba Usabilidade, cartão FT470; no celular e no tablet, em Configurações) estiver ligada, como vem.

#1.4 Painel padrão de fábrica

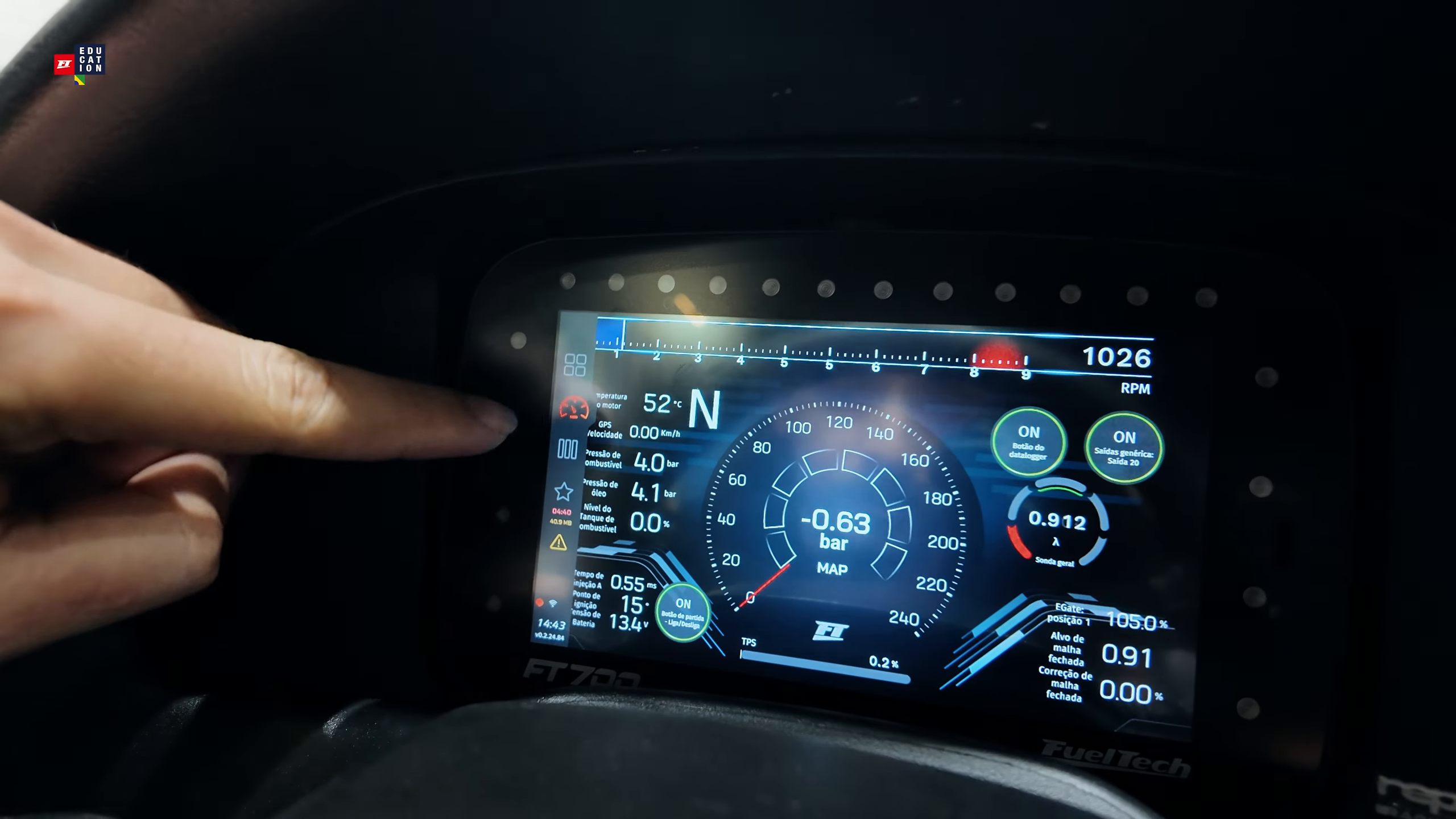

Todo mapa novo recebe um painel padrão de 1 tela, de 16 a 18 mostradores, nos alvos VCU (FT700 Plus), VCU (FT700), Desktop, Mobile e Tablet. Media Device e Video Overlay nascem vazios. O mapa importado do PowerFT, outra linha de ECUs FuelTech, também recebe o painel padrão do FuelTech Vision, e não uma conversão do painel antigo.

O painel padrão só entra quando a Tela 1 do alvo está sem mostradores, e não ao abrir um mapa de arquivo nem ao ler o mapa da VCU: o aplicativo nunca sobrescreve um painel que você montou. Não há botão para restaurar o painel de fábrica: exporte as telas do alvo antes de editar (capítulo 13).

#1.5 Palavras que o guia usa

Mostrador é cada elemento do painel (o botão do editor usa a palavra gauge: Adicionar gauge). Camada é a ordem de frente e fundo na lista Camadas. Fundo é a cor ou a imagem atrás dos mostradores, em Fundo Dia e Fundo Noite (no PC, Fundo Modo Dia e Fundo Modo Noite).
